Тест платы Totem TM-815EP

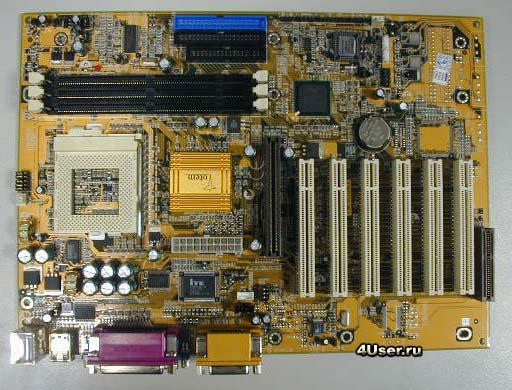

Как видим, плата построена на одном из самых популярных в последнее время чипсете i815, а точнее на i815EP. Размеры У TM-815EP достаточно большие, но это не доставляет никаких неудобств. Настраивается плата как с помощью джамперов, так и через BIOS. Так же на плате установлен кодек AC'97.
TM-815EP предусматривает установку 2-х кулеров. Расположены они очень удачно. Разъем для подключения процессорного кулера находится над процессорным гнездом. Разъем для подключения дополнительного вентилятора находится с правой стороны. При подключении вентилятора провод от него спокойно дотянется до разъема и при этом не будет создавать никаких помех.
Рядом с процессорным вентилятором расположилась группа из 4-х джамперов для установки напряжения ядра CPU. Так же джамперами можно установить и частоту процессора. Эти 2 джампера находятся в правом верхнем углу платы. Если после установки в BIOS новых значений компьютер перестанет загружаться, то в этом случае поможет джампер сброса CMOS.
Из особенностей 6A815EP1 стоит отметить наличие встроенного звука в виде кодека AC'97. Как и практически на всех новых платах есть индикатор питания. Находится он в TM-815EP справа от разъемов памяти. Наличие Hardware мониторинга и функций включения по сигналу. Чтобы воспользоваться возможностью включения компьютера с клавиатуры нужно установить соответствующий джампер, находящийся за USB портами, в положение Enable.
После установки платы в корпус стало возможным сделать окончательные выводы о разводке платы. Она оказалась разведена очень даже неплохо. Доступ ко всем элементам свободен. Единственный недостаток - не очень удобно расположен разъема питания. Он расположен практически в центре платы за процессором и при подключении не исключено попадание проводов в кулер. К тому же создаются помехи для циркуляции воздуха и путаница в проводах. Разъемы IDE и FDD находятся за разъемами памяти и как бы являются их продолжением. При подключении жесткого диска и дисковода не возникает проблем и путаницы в шлейфах. Единственное, что они расположены очень близко к памяти. Ниже IDE разъема расположилась панель для подключения динамика, питания, индикаторов. При таком расположении соответствующие провода не загромождают плату проводами. Причем они подписаны и разделены на блоки, что нет необходимости прибегать к инструкции. Некоторая сложность возникает при установке модулей памяти при установленной видеокарте, но эта проблема свойственная и многим другим платам.

Totem TM-815EP с точки зрения оверклокера
Для любителей оверклокинга TM-815EP предоставляет вполне приличные возможности. С помощью джамперов можно установить напряжение питания ядра процессора в диапазоне от 1.30В до 3.5В. В диапазоне от 1.30В до 2.05В шаг составляет 0.05В, а далее 0.1В. Одно из положений джамперов соответствует автоопределению напряжения. Так же с помощью джамперов задается частота работы процессора. В BIOS возможно несколько повысить установленную частоту. Причем диапазон повышения зависит от выбранной джамперами частоты. Если множитель процессора не зафиксирован, то в BIOS можно выбрать значение от 3.0 до 8.0 с шагом 0.5. Также несколько повысить производительность можно за счет изменения таймингов памяти.

Totem TM-815EP в работе
Испытания платы от Totem проходило при следующей конфигурации:

Мы сравнили результаты Totem TM-815EP с победителем тестирования плат на i815 ASUS CUSL2-C и платой Acorp 6A815EP1. построенной на чипсете i815EP Stepping B.

Для тестов использовался стандартный набор программ:

Что же видим, что плата TM-815EP свою номинальную частоту держит честно. Приятно, что не наблюдается более низкой частоты.

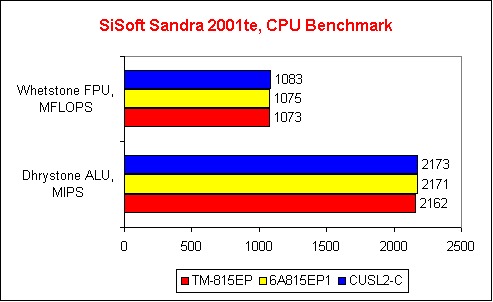

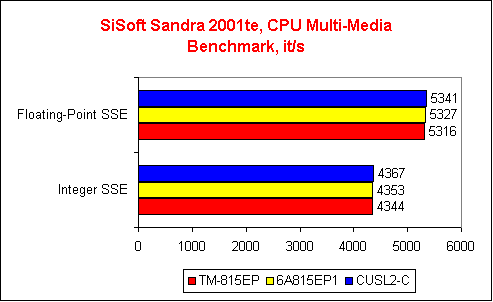

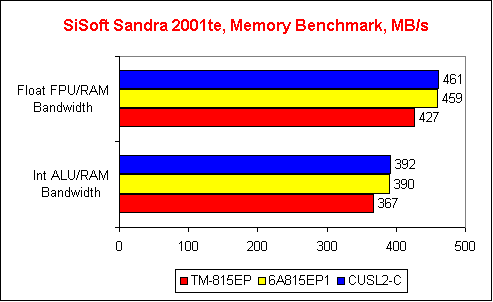

SiSoft Sandra 2001te







В тесте памяти у TM-815EP наблюдается наибольший проигрыш своим соперникам, но он составляет менее 1%. А такое отставание вряд ли можно считать серьезным. В процессорных же тестах проигрыш еще меньше и обусловлен он тем, что плата Totem выдает наименьшую частоту из сравниваемых плат (тайминги памяти были выставлены в 2-2-2).

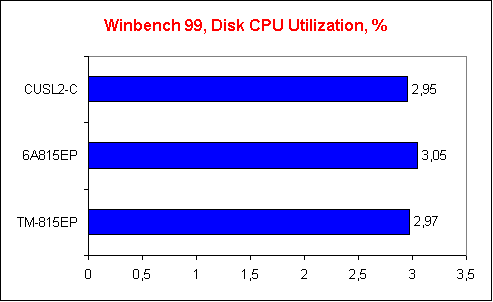

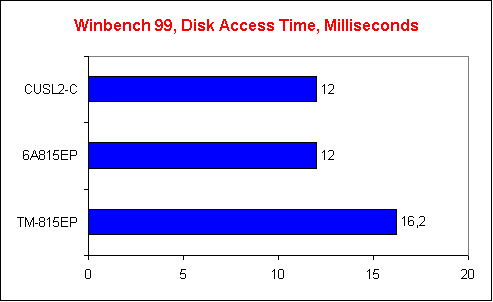

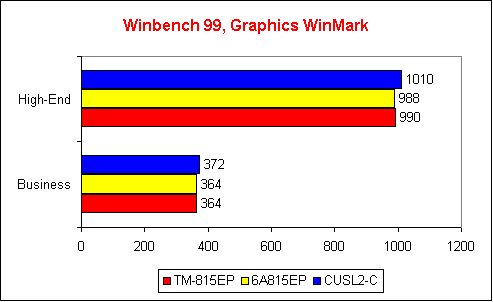

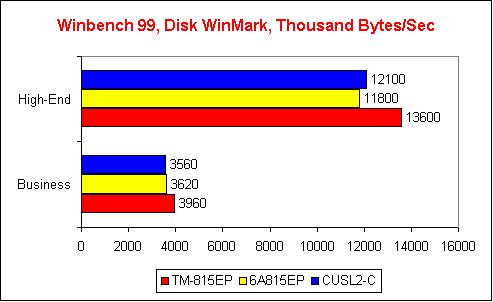

WinBench99









При работе с диском TM-815EP выглядела получше остальных. Зато она проиграла соперникам в плане доступа к диску. В остальных тестах результаты сопоставимы. И итоговый вывод, что по результатам WinBench 99 платы показывают примерно одинаковую производительность.

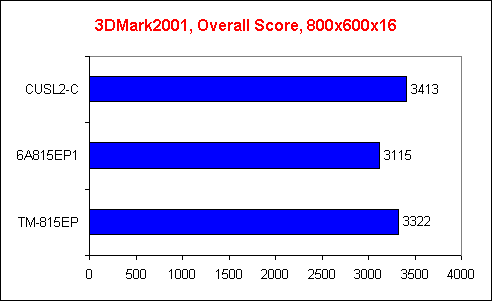

3DMark2001



Здесь рассматриваемая плата показала промежуточный результат. Таким образом она подтвердила свою среднюю производительность.

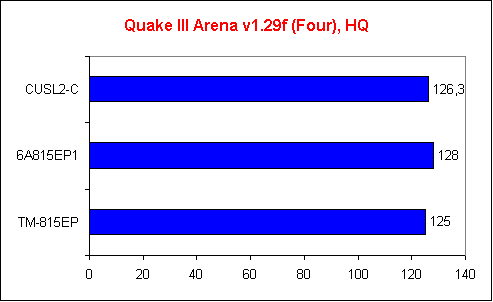

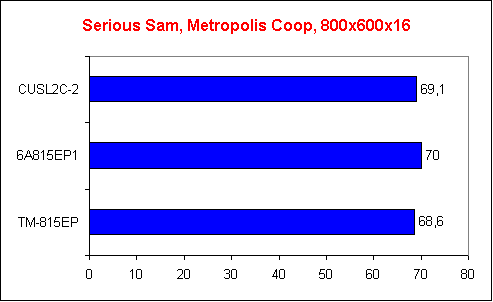

Игры





В играх TM-815EP проявила себя практически наравне с соперниками, но все же немного уступила им. Причем разница явно не существенна и объясняется так же как разница в процессорных тестах SiSoft Sandra выдаваемой платой частотой.

Итоги
Подводя итог обзору системной платы Totem TM-815EP можно сказать, что плата показала хороший результат. Так же особо стоит отметить и высокую стабильность в работе. За время тестирования в Windows Me не произошло ни одного сбоя. Так что самые отрицательные впечатления были вызваны только документацией, а во всем остальном плата заслуживает самых приятных отзывов.

Плюсы:
