Функция фильтрационного сопротивления в условиях неустановившегося притока жидкости (газа) к несовершенной скважине
Министерство общего и профессионального образования РФТюменский Государственный Нефтегазовый Университет
Кафедра РЭНиГМ
Реферат
“Анализ функции фильтрационного сопротивления для неустановившегося притока жидкости (газа) к несовершенной скважине”
Тюмень 1999 г.
Рассмотрим функция (
F) которая есть функция пяти параметров F=F (f0, rc, h, x , t*), каждый из которых — безразмерная величина, соответственно равная
где
r — радиус наблюдения;x
— коэффициент пьезопроводности;Т — полное время наблюдения;
h —
мощность пласта;b —
мощность вскрытого пласта;z —
координата;t — текущее время.
Названная функция может быть использована для определения понижения (повышения) давления на забое скважины после ее пуска (остановки), а также для анализа распределения потенциала (давления) в пласте во время работы скважины.
Уравнение, описывающее изменение давления на забое, т. е. при
x =h; r=rc или r=rc, имеет вид (2)
где безразмерное значение депрессии связано с размерным следующим соотношением

здесь
Q — дебит;m
— коэффициент вязкости;k —
коэффициент проницаемости.Аналитическое выражение
F для определения изменения давления на забое скважины запишем в виде (4)
Уравнение (2) в приведенном виде не может использоваться для решения инженерных задач по следующим причинам: во-первых, функция (4) сложна и требует табулирования; во-вторых, вид функции исключает возможность выделить время в качестве слагаемого и свести решение уравнения (2
) к уравнению прямой для интерпретации кривых восстановления (понижения) давления в скважинах традиционными методами. Чтобы избежать этого, можно поступить следующим образом.В нефтепромысловом деле при гидродинамических исследованиях скважин широко используется интегрально-показательная функция. Несовершенство по степени вскрытия пласта в этом случае учитывается введением дополнительных фильтрационных сопротивлений
(C1), взятых из решения задач для установившегося притока. В соответствии с этим уравнение притока записывается в виде (5)
Как видно, дополнительные фильтрационные сопротивления являются функцией геометрии пласта. Насколько верно допущение о возможности использования значений
C1(rс, h), пока еще ни теоретически, ни экспериментально не доказано.Для неустановившегося притока уравнение (2) запишем аналогично в виде двух слагаемых, где в отличие от выражения (5) значения фильтрационных сопротивлений являются функцией трех параметров (
rс, h, f0) (6)
Как _ видим, дополнительное слагаемое
R(rc , h, f0) в уравнении (6) зависит не только от геометрии пласта, но и от параметра Фурье (f0). В дальнейшем будем называть это слагаемое функцией фильтрационного сопротивления. Заметим, что при h=l (скважина совершенная по степени вскрытия) уравнение (2) представляет собой интегрально-показательную функцию (7)
С учетом равенства (7) решение (6) запишем в виде
(8)
Разрешая уравнение (8) относительно функции сопротивления и учитывая уравнение (2), находим
и на основании равенства (7) приведем выражение (9) к виду
Численное значение
R(rс,h,fo) рассчитано по уравнению (10) на ЭВМ в широком диапазоне изменения параметров rc, h, f0. Интеграл (2) вычислялся методом Гаусса, оценка его сходимости выполнена согласно работе [3]. С учетом равенства (7) вычисления дополнительно проконтролированы по значениям интегрально-показательной функции.С целью выяснения поведения депрессии и функции сопротивления проанализируем их зависимость от значений безразмерных параметров.
1. Определим поведение D р в зависимости от значений параметров rс
, h, f0.Результаты расчетов значений депрессии для каждого фиксированного
rc сведены в таблицы, каждая из которых представляет собой матрицу размером 10х15. Элементы матрицы это значения депрессии D p(rc) для фиксированных h и f0. Матрица построена таким образом, что каждый ее столбец есть численное значение депрессии в зависимости от h, .а каждая строка соответствует численному значению депрессии в зависимости от fo (табл. 1). Таким образом, осуществлен переход от значений безразмерной депрессии D p(rc, h, f0) к относительной депрессииD
р*i,j (rc).Для удобства построения и иллюстрации графических зависимостей выполнена нормировка матрицы. С этой целью каждый элемент i-й строки матрицы поделен на максимальное значение депрессии в данной строке, что соответствует значению
j==15. Тогда элементы новой матрицы определятся выражением (11)
Условимся элементы матрицы называть значениями относительной депрессии. На рис. 1 приведен график изменения относительной депрессии при фиксированных значениях h. Характер поведения относительной депрессии позволяет описать графики уравнением пучка прямых

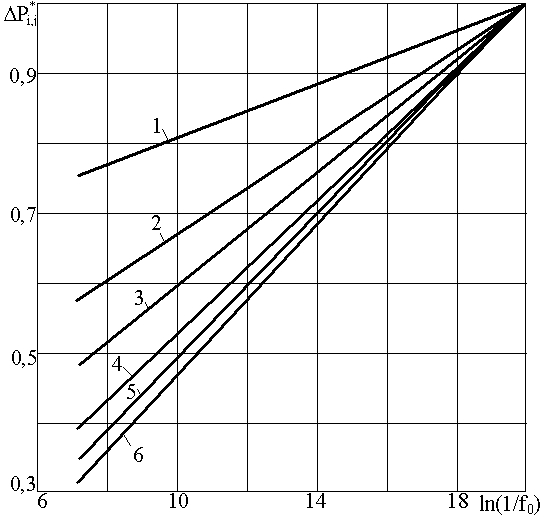

Рис. 1. Поведение относительной депрессии
(rc=0,0200, hi=const, f0) при значениях h, равных: 1— 0,1; 2 — 0,3; 3—0,5; 4 — 0.7; 5 —0,9; 6—1,0.
где
ki — угловой коэффициент прямой, который определяется h и от индекса j не зависит.Анализ зависимости поведения депрессии D
p*i,j от f0 для всех rc >0,01 показывает, что графики этой зависимости можно описать уравнением пучка прямых для любого значения h. Для rc< 0,01 в графиках зависимости появляются начальные нелинейные участки, переходящие при дальнейшем уменьшении параметра f0 (или же при увеличении его обратной величины 1/foj) в прямые для всех значений h<l,0(рис. 2). При
h=l,0 поведение депрессии строго линейно. Кроме того, протяженность нелинейного участка для разных rc при h=const различна. И чем меньше значение безразмерного радиуса rc , тем больше протяженность нелинейного участка (рис. 2).2. Определим поведение
R(rc, h, f0) и ее зависимость от безразмерных параметров rc, h, f0.Значения
R(rc, h, f0) рассчитаны для тех же величин параметров rc, h, f0. которые указаны в пункте 1, обработка результатов также аналогична. Переход от безразмерной функции сопротивления R(rc, h, f0) к относительной R*i,j (rc) осуществлен согласно выражениюАнализ поведения
R*i,j (rc) и результаты обработки расчетного материала, где установлена ее зависимость от параметров rc, h, f0, частично приведены на рис, 2 (кривые даны пунктиром).При г
c >0,01 для любого hi R*i,j (rc) уже не зависит от f0i .Из анализа данных расчета и графиков рис. 2 следует: при
rc<0,01 в поведении R*i,j (rc) для всех h<l,0 наблюдается нелинейный участок, переходящий с некоторого значения f0 (точка С на графике) в прямую линию, параллельную оси абсцисс. Важно отметить,что для одного и того же значения

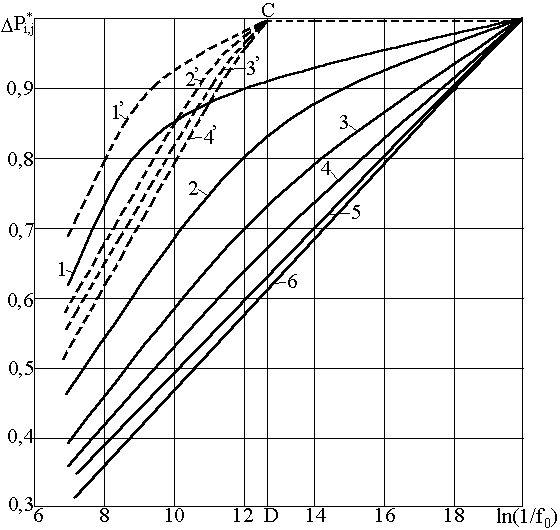

rc абсцисса точки перехода нелинейного участка в линейный для R*i,j (rc) имеет то же самое значение, что и абсцисса точек перехода для графиков зависимости D p*i,j (rc) от ln(l/f0i ) (линия CD). Начиная с этого момента, R*i,j (rc) для данного rc при дальнейшем наблюдении зависит не от времени, а только от hi • И чем выше степень вскрытия, т. е. чем совершеннее скважина,. тем меньше будет значение R*i,j (rc) И при h=l (скважина совершенная по степени вскрытия) функция сопротивления равна нулю. Очевидно, нелинейность D p*i,j (rc) связана с характером поведения функции сопротивления, которая, в свою очередь, зависит от параметра Фурье. Отметим также, что в точке С (рис. 2) численное значение функции сопротивления становится равным значению фильтрационных сопротивлений (C1(rc, h)) для притока установившегося режима.Рис. 2. Поведение относительной депрессии и относительной функции фильтрационного сопротивления (
rc=0,0014, h=const, f0) при h, равных: 1,1'—0,1; 2,2'— 0,3; 3,3'—0,5; 4,4'—0,7; 5,5'— 0,9; 6,6'— 1,0.выводы
1. Депрессия на забое несовершенной по степени вскрытия скважины для всех r
c < 0,01 имеет два явно выраженных закона изменения: а) нелинейный, который обусловлен зависимостью функции сопротивления от времени и соответствует неустановившемуся притоку сжимаемой жидкости (газа); б) линейный, который соответствует квазиустановившемуся притоку и не связан с функцией сопротивления.2. Величина
R(rc, h, f0) для неустановившегося притока качественно описывает С1(rc, h) для установившегося, и ее численное значение при любом вскрытии пласта всегда меньше численного значения С1(rc, h) при установившемся притоке.3.
Полученное аналитическое решение для неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине в бесконечном по протяженности пласте преобразовано в прямолинейную анаморфозу, которая позволяет эффективно интерпретировать кривые восстановления забойного давления.4. Выбор fo, дающего значения D
p*i,j(rc)=1, не влияет на протяженность нелинейного участка, соответствующего неустановившемуся движению, на графики зависимости D p*i,j(rc) от ln(1/f0i).Таблица 1
hi |
F0i |
||||||||||||||
1*10-3 |
8*10-4 |
6*10-4 |
4*10-4 |
2*10-4 |
1*10-4 |
8*10-5 |
6*10-5 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
8*10-4 |
|
0,1 |
0,887 |
0,898 |
0,912 |
0,933 |
0,967 |
1,002 |
1,013 |
1,027 |
1,048 |
1,082 |
1,117 |
1,232 |
1,347 |
1,462 |
1,577 |
0,2 |
1.455 |
1,477 |
1,506 |
1,547 |
1,616 |
1,685 |
1,707 |
1,736 |
1,777 |
1,846 |
1,915 |
2,146 |
2,376 |
2,606 |
2,836 |
0,3 |
1,837 |
1,870 |
1,914 |
1,974 |
2,078 |
2,182 |
2,216 |
2,259 |
2,320 |
2,424 |
2,528 |
2,873 |
3,218 |
3,563 |
3,909 |
0,4 |
2,122 |
2,167 |
2,224 |
2,305 |
2,444 |
2,583 |
2,627 |
2,685 |
2,766 |
2,904 |
3,043 |
3,504 |
3,964 |
4,424 |
4,885 |
0,5 |
2,352 |
2,407 |
2,479 |
2,581 |
2,754 |
2,927 |
2,983 |
3,055 |
3,156 |
3,329 |
3,503 |
4,078 |
4,654 |
5,229 |
5,805 |
0,6 |
2,546 |
2,613 |
2,699 |
2,821 |
3,028 |
3,236 |
3,303 |
3,390 |
3,511 |
3,719 |
3,927 |
4,618 |
5,309 |
5,999 |
6,690 |
0,7 |
2,717 |
2,795 |
2,896 |
3,038 |
3,280 |
3,523 |
3,601 |
3,702 |
3,844 |
4,087 |
4,329 |
5,135 |
5,941 |
6,746 |
7,552 |
0,8 |
2,874 |
2,963 |
3,078 |
3,240 |
3,518 |
3,795 |
3,884 |
3,999 |
4,161 |
4,439 |
4,716 |
5,637 |
6,558 |
7,478 |
8,400 |
0,9 |
3,022 |
3,122 |
3,252 |
3,434 |
3,746 |
4,058 |
4,158 |
4,288 |
4,480 |
4,782 |
5,094 |
6,130 |
7,166 |
8,202 |
9,238 |
1,0 |
3,166 |
3,277 |
3,421 |
3,624 |
3,970 |
4,317 |
4,428 |
4,572 |
4,775 |
5,121 |
5,648 |
6,619 |
7,770 |
8,921 |
10.073 |
Примечание. При построении принято: — r
c=0,10; индекс i=l, 2, ... , 10 соответствует изменению h=0, 1; 0.2; ... , 1,0, a j=l, 2, 3...., — 15—изменению с переменным шагом параметра f0.ЛИТЕРАТУРА
1.
Т е л к о в В. А. Приток к точечному стоку в пространстве и к линии стоков в полу бесконечном пласте. НТС. Вып. 30, Уфа, 1975.2. Л е о н о в В. И„ Телков В. А., Каптелинин Н. Д. Сведение задачи неустановившегося притока сжимаемой жидкости (газа) к несовершенной скважине к решению уравнения пьезопроводности. Тезисы докладов на XIII научно-техническом семинаре по гидродинамическим методам исследований и контролю процессов разработки нефтяных месторождений. Полтава, 1976.
3. Б а х в а л о в Н. С. Численные методы. Изд-во “Наука”, М., 1974.
