Элементная база радиоэлектронной аппаратуры

УПИ – УГТУ

Кафедра радиоприёмные устройства.

Контрольная работа № 1

по дисциплине: “ Элементная база радиоэлектронной аппаратуры “.

Вариант № 17

Шифр:

Ф.И.О

Заочный факультет

Радиотехника

Курс: 3



 Краткая словесная характеристика диода.

   Диод кремниевый эпитаксиально- планарный.

   Выпускаются в стеклянном корпусе с гибкими выводами. Диоды маркируются цветным кодом: одной широкой и одной узкой полосами зелёного цвета со стороны вывода катода.

   Масса диода не более 0,15 г.

Паспортные параметры.

Электрические параметры:

Постоянное прямое напряжение при не Iпр= 200 мА  более:

   при 298 и 398 К ……………………………………………………………..     1,1 В

   при 213 К ……………………………………………………………………     1,5 В

Постоянный обратный ток при Uпр= 50 В,  не более:

   при 298 и 213 К …………………………………………………………….         5 мкА

   при 398 К ……………………………………………………………………     150 мкА

Заряд переключения при Iпр= 50 мА, Uобр,и= 10 В, не более ……………….      400 пКл

Общая ёмкость диода при Uобр= 0 В,   не более …………………………………          4 пФ

Время обратного восстановления при Iпр= 50 мА, Uобр,и= 10 В,

Iотсч= 2 мА не более ………………………………………………………………          4 нс

Предельные эксплуатационные данные:

Постоянное, импульсное обратное напряжение (любой формы и

периодичности) ………………………………………………………………………       50 В

Импульсное обратное напряжение при длительности импульса (на уровне 50 В)

не более 2 мкс и скважности не менее 10 …………………………………………        70 В

Постоянный или средний прямой ток:

   при температуре от 213 до 323 К …………………………………………      200 мА

   при 393 К …………………………………………………………………..      100 мА

Импульсной прямой ток при τи ≤ 10 мкс (без превышения среднего прямого тока):

   при температуре от 213 до 323 К …………………………………………    1500 мА

   при 393 К …………………………………………………………………..      500 мА

Температура перехода ………………………………………………………………      423 К

Температура окружающей среды ………………………………………………….От 213 до

                                                                                                                                             393 К

Семейство вольтамперных характеристик:

Iпр,мА
Выноска 3: 393К200
160
Выноска 3: 298К

120
Выноска 3: 213К80
40
0 0,4 0,8 1,2 1,6 2,0 Uпр,В

Расчёты и графики зависимостей:

1) сопротивление постоянному току R= и переменному току (малый сигнал) r~ от прямого и обратного напряжения для комнатной температуры 298 К.

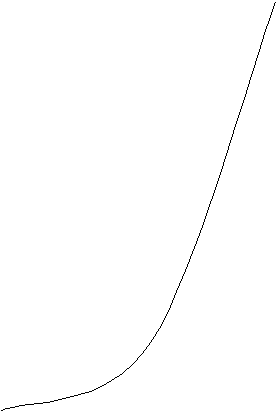

Зависимость тока от прямого напряжения:

Iпр,мА
200 I8
180
160
140
120
100
80
60
40
20 I1
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 U1 0,8 0,9 1,0 1,1 U8 Uпр,В

   I1 =   10 мА,   U1 = 0,63 В,   R1 =   U1  /    I1 = 0,63 /   10 мА  =    63 Ом

   I2 =   20 мА,   U2 = 0,73 В,   R2 =   U2  /    I2 = 0,73 /   20 мА  = 36,5 Ом

   I3 =   40 мА,   U3 = 0,81 В,   R3 =   U3  /    I3 = 0,81 /   40 мА  = 20,3 Ом

   I4 =   60 мА,   U4 = 0,86 В,   R4 =   U4  /    I4 = 0,86 /   60 мА  = 14,3 Ом

   I5 =   80 мА,   U5 = 0,90 В,   R5 =   U5  /    I5 = 0,90 /   80 мА  = 11,3 Ом

   I6 = 120 мА,   U6 = 0,97 В,   R6 =   U6  /    I6 = 0,97 / 120 мА  = 8,03 Ом

   I7 = 160 мА,   U7 = 1,03 В,   R7 =   U7  /    I7 = 1,03 / 160 мА  =   6,4 Ом

   I8 = 200 мА,   U8 = 1,10 В,   R8 =   U8  /    I8 = 1,10 / 200 мА  =   5,5 Ом

ΔI1 =   10 мА, ΔU1 = 0,10 В,   r1   = ΔU1 / ΔI1 = 0,10 /   10 мА  =     10 Ом

ΔI2 =   20 мА, ΔU2 = 0,08 В,   r2   = ΔU2 / ΔI2 = 0,08 /   20 мА  =       4 Ом

ΔI3 =   20 мА, ΔU3 = 0,05 В,   r3   = ΔU3 / ΔI3 = 0,05 /   20 мА  =    2,5 Ом

ΔI4 =   20 мА, ΔU4 = 0,04 В,   r4   = ΔU4 / ΔI4 = 0,04 /   20 мА  =       2 Ом

ΔI5 =   40 мА, ΔU5 = 0,07 В,   r5   = ΔU5 / ΔI5 = 0,07 /   40 мА  =    1,7 Ом

ΔI6 =   40 мА, ΔU6 = 0,06 В,   r6   = ΔU6 / ΔI6 = 0,06 /   40 мА  =    1,5 Ом

ΔI7 =   40 мА, ΔU7 = 0,07 В,   r7   = ΔU7 / ΔI7 = 0,07 /   40 мА  =    1,7 Ом

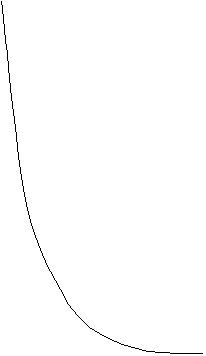

Зависимость сопротивления постоянному току R= от прямого напряжения Uпр:

R=,Ом
70 R1
60
50
40
30
20
10 R8
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 U1 0,8 0,9 1,0 1,1 U8 Uпр,В

Зависимость сопротивления переменному току r~ от прямого напряжения Uпр:

r~,Ом
10
9
8
7
6
5
4
3
2
1
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 U1 0,8 0,9 1,0 1,1 U7 Uпр,В

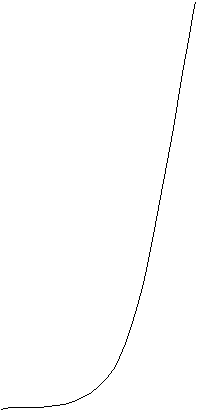

Зависимость тока Iобр от обратного напряжения Uобр:

Iобр,мкА
5,0 I7
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5 I1
0 5 10 15 20 25 30 35 40 U1 45 50 U7 Uоб,В

   I1 = 0,25 мкА,   U1 = 37 В,   R1 =   U1  /    I1  = 37 /   0,25 мкА  =  148 МОм

   I2 = 0,50 мкА,   U2 = 40 В,   R2 =   U2  /    I2  = 40 /   0,50 мкА  =    80 МОм

   I3 = 1,00 мкА,   U3 = 42 В,   R3 =   U3  /    I3  = 42 /   1,00 мкА  =    42 МОм

   I4 = 2,00 мкА,   U4 = 44 В,   R4 =   U4  /    I4  = 44 /   2,00 мкА  =    22 МОм

   I5 = 3,00 мкА,   U5 = 46 В,   R5 =   U5  /    I5  = 46 /   3,00 мкА  = 15,3 МОм

   I6 = 4,00 мкА,   U6 = 48 В,   R6 =   U6  /    I6  = 48 /   4,00 мкА  =    12 МОм

   I7 = 5,00 мкА,   U7 = 50 В,   R7 =   U7  /    I7  = 50 /   5,00 мкА  =    10 МОм

ΔI1 = 0,25 мкА, ΔU1 =   3 В,   r1   = ΔU1 / ΔI1  =   3 /   0,25 мкА  =    12 МОм

ΔI2 = 0,50 мкА, ΔU2 =   2 В,   r2   = ΔU2 / ΔI2  =   2 /    0,50 мкА  =      4 МОм

ΔI3 = 1,00 мкА, ΔU3 =   2 В,   r3   = ΔU3 / ΔI3  =   2 /   1,00 мкА  =       2 МОм

ΔI4 = 1,00 мкА, ΔU4 =   2 В,   r4   = ΔU4 / ΔI4  =   2 /   1,00 мкА  =       2 МОм

ΔI5 = 1,00 мкА, ΔU5 =   2 В,   r5   = ΔU5 / ΔI5  =   2 /   1,00 мкА  =       2 МОм

ΔI6 = 1,00 мкА, ΔU6 =   2 В,   r6   = ΔU6 / ΔI6  =   2 /   1,00 мкА  =       2 МОм

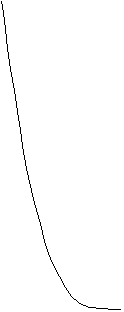

Зависимость сопротивления постоянному току R= от обратного напряжения Uобр:

R=, МОм
160
140
120
100
80
60
40
20
0 5 10 15 20 25 30 35 40 U1 45 50 U7 Uоб,В

Зависимость сопротивления переменному току r~ от обратного напряжения Uобр:

r~, МОм
12
10
8
6
4
2
0 5 10 15 20 25 30 35 40 U1 45 50 U7 Uоб,В



2) График зависимости ёмкость Собр от обратного напряжения:

Сд, пФ
4
3
2
1
0 20 40 60 80 UобрВ

Определение величин температурных коэффициентов.

   Определим графически из семейства вольтамперных характеристик величины температурных коэффициентов ТКUпр и  ТКIобр.

Iпр,мА
200
Выноска 3: 298К160
120
Выноска 3: 213К80
40
0 0,2 0,4 0,6 0,8 1,0 1,2 U1 1,4 1,6 U2 Uпр,В

I = 200 мА, U1= 1,5 B, U2= 1,1 B, T1= 298 K, T2= 213 K



Iобр,мкА
150 I2
Выноска 3: 398К125
100
Выноска 3: 298К75
50
25 I1
0 10 20 30 40 50 U 60 UобрВ

U = 50 B, I1= 5 мкА, I2= 150 мкА, Т1= 298 К, Т2= 398 К


Определение сопротивления базы.

   Величина сопротивления базы rб оценивается по наклону прямой ветви ВАХ при больших токах (Т=298К):



Iпр,мА
500 I2
400
Выноска 3: U1300
Выноска 3: U2200 I1
100
0 0,2 0,4 0,6 0,8 1,0   1,2 Uпр,В

Тепловой потенциал:



По вольтамперной характеристике определяем:

U1 = 1,1 В, U2 = 1,2 В,

I1 = 200 мА, I2 = 500 мА



Малосигнальная высокочастотная схема диода

и величины её элементов.

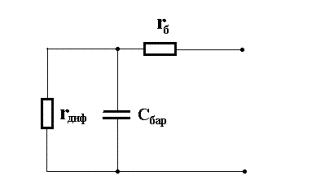

   Малосигнальная высокочастотная схема диода при обратном смещении:



Величины элементов схемы при Uобр = 5 В :



Библиографический список.

1) “Электронные приборы: учебник для вузов”  Дулин В.Н., Аваев Н.А., Демин В.П. под ред. Шишкина Г.Г. ; Энергоатомиздат, 1989 г..

2) Батушев В.А. “ Электронные приборы: учебник для вузов”; М.: Высш.шк., 1980г.

3) Справочник “ Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы”; М.: Энергоатомиздат, 1987г..

4) “ Исследование характеристик и параметров полупроводниковых приборов” методические указания к лабораторной работе по курсу “ Электронные приборы”; Свердловск, 1989г..
