Определение параметров коаксиального кабеля
Одним из основных параметров высокочастотного кабеля является волновое сопротивление. Обычным омметром его не измерить — для этого нужен специальный прибор. Сам кабель (отечественного производства) не имеет маркировки и если вы не знаете его тип, то, воспользовавшись штангенциркулем, легко сможете определить волновое сопротивление с помощью несложных вычислений.
Для этого нужно снять внешнюю защитную оболочку с конца кабеля, завернуть оплетку и измерить диаметр внутренней полиэтиленовой изоляции. Затем снять изоляцию и измерить диаметр центральной жилы. После этого результат первого измерения разделим на результат второго: при полученном отношении примерно 3, 3...3, 7 волновое сопротивление кабеля составит 50 Ом, при отношении 6, 5...6, 9 — составляет 75 Ом.
Вторым важным параметром является удельное затухание. Эта величина характеризует потери уровня сигнала при его прохождении через один метр кабеля и позволяет сравнивать кабели разных марок.
Затухание тем больше, чем больше длина кабеля и чем больше частота сигнала. Удельное затухание измеряется в децибелах на метр (дБ/м) и приводится в справочниках в виде таблиц или графиков.

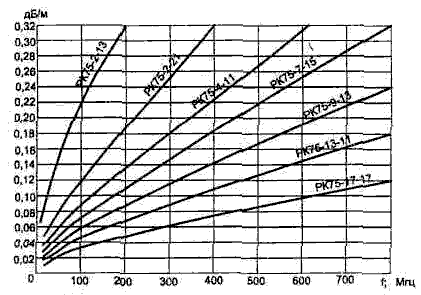

На рисунке приведены зависимости удельного затухания коаксиальных кабелей разных марок от частоты. Пользуясь ими, можно подсчитать затухание сигнала в кабеле, при известной его длине, на любой частоте.
Обозначение коаксиального кабеля состоит из букв и трех чисел: буквы РК обозначают радиочастотный коаксиальный кабель, первое число показывает волновое сопротивление кабеля в омах, второе — округленный внутренний диаметр оплетки в миллиметрах, третье — номер разработки. Из графика видно, что удельное затухание зависит от толщины кабеля: чем он толще, тем удельное затухание меньше.
Зная длину кабеля, воспользовавшись таблицей, можно перевести затухание из децибелов в относительное ослабление уровня сигнала на выходе.
|
Дб |
0, 5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Рвых/Рвх |
0, 94 |
0, 79 |
0, 63 |
0, 5 |
0, 4 |
0, 32 |
0, 25 |
0, 2 |
0, 16 |
0, 13 |
0, 1 |
Для практического определения волнового сопротивления любой неизвестной линии передачи, от коаксиального кабеля до пары скрученных проводов, можно также воспользоваться измерителем индуктивности и емкости.
Волновое сопротивление линии с малыми потерями определяется по формуле:
, где
Z — волновое сопротивление (Ом); L — индуктивность закороченной линии (Гн); С — емкость разомкнутой линии (Ф).
Для расчета необходимо выполнить измерение индуктивности закороченного куска линии длиной 1...5 м, а затем измерить емкость разомкнутого на конце куска. При меньшей или большей длине отрезка линии погрешность измерения увеличивается.
Например, волновое сопротивление сетевых шнуров питания лежит в пределах 30...60 Ом, большинства экранированных микрофонных шнуров — 40...70 Ом, телефонной пары — 70...100 Ом.
