Тест платы Canyon CN-9IGLM на чипсете i845GLСегодня в нашей тестовой лаборатории находится системная плата Canyon CN-9IGLM для процессоров Pentium 4 (Socket 478), построенная на чипсете Intel 845GL. Данная плата является практически полным решением All-in-One и рассчитана главным образом на офисное использование. Единственное что отсутствует в донной модели так это встроенный сетевой адаптер.
Canyon CN-9IGLM - первые впечатления

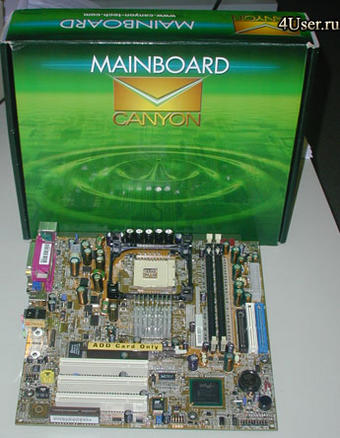

Плата Canyon CN-9IGLM попала к нам в retail упаковке. Ее комплектация выглядит следующим образом:
Поставляемая с платой инструкция выполнена вполне полно и занимает около 100 страниц. В мануале к CN-9IGLM подробно описаны все компоненты платы. Так же подробно выполнен и обзор BIOS. На прилагаемом компакт-диске находятся все необходимые для полноценной настройки платы драйвера. Единственным недостатком комплектации является отсутствие панели с входом и выходом S/PDIF (опционально). Спецификация платы отвечает всем современным требованиям. Более подробно она выглядит следующим образом:
| Спецификация | |
| Чипсет | Intel 845GL (Intel 845GL Graphics Memory Controller Hub (GMCH) + Intel 82801 DB I/O Controller Hub (ICH4)) |
| Процессор | Intel Pentium 4 (478-pin) до 2.4 ГГц, 400 МГц системная шина |
| Системная память | 2-а 184-pin разъема DDR SDRAM DIMM PC1600 (DDR200) / PC2100 (DDR266) до 2 Гб |
| Слоты расширения | 1x ADD слот, 3x PCI слота, 1x CNR слот |
| Встроенное видео | 512К / 1Мб / 8Мб системной памяти в DOS режиме Использование Dynamic Video Memory Technology (DVMT) в Windows режиме |
| Встроенное аудио | AC'97 кодек S/PDIF - in/out интерфейс 6-канальный выход |
| Разъемы на задней панеле | 4x USB 2.0 /1.1 порта 1x DB-9 последовательный порт 1x DB-15 VGA порт 1x DB-25 параллельный порт 1x mini-DIN-6 PS/2 порт для мыши 1x mini-DIN-6 PS/2 порт для клавиатуры 3x аудио разъема: line-out, line-in и mic-in |
| Разъемы на плате | 1 для 2-х дополнительных внешних USB 2.0 /1.1 порта 1 для внешнего последовательного порта 1 для внешнего game/MIDI порта 2 внутренних аудиоразъема (CD-in и TAD) 1 S/PDIF-in разъем 1 S/PDIF-out разъем 1 разъем для IrDA интерфейса 2 разъема IDE (ATA/33, ATA/66 и ATA/100) 1 разъем для FDD 2 ATX power разъема 1 Wake-On-LAN разъем 1 Wake-On-Ring разъем 1 разъем CPU fan, Chasis fan и Second fan |
| Форм-фактор | microATX 244x244 мм |
9IGLM системная плата от Canyon, построенная на одной из модификаций чипсета Intel 845. Особенностью данной модификации является наличие встроенного видео и поддержка только 400 МГц системной шины. При этом возможность установки обычной AGP видеокарты отсутствует. На плате присутствует так называемый разъем ADD (AGP Digital Display), механически совместимый с AGP, но в него возможна установка только специальных плат расширения. Давайте скажем несколько слов об этих платах.
AGP Digital Display (ADD) - адаптер, который может устанавливается в AGP порт систем на базе чипсета Intel 845G. Совместно с Intel Extreme Graphic Driver ADD карты могут использоваться для вывода видеосигнала на телевизор, цифровой дисплей или одновременно на монитор и цифровой дисплей. Одновременный вывод на монитор и телевизор не допустим. Если вы обратили внимание, то в начале абзаца упоминался чипсет Intel 845G, а не Intel 845GL, на котором построена рассматриваемая плата. По информации, находящейся на сайте компании Intel чипсет 845GL не должен поддерживать ADD карты из-за отсутствия AGP порта (дословно фраза была следующей - ADD card not supported on the Intel 845GL chipset (no AGP)). Но согласно описанию рассматриваемой нами платы CN-9IGLM в ней есть поддержка ADD карт, хотя она и построена на чипсете Intel 845GL.

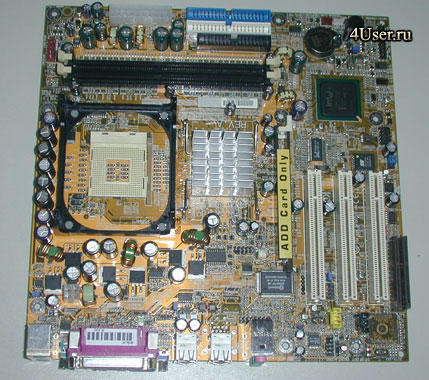

Выполнена плата CN-9IGLM в форм-факторе microATX и, следовательно, должна быть очень компактной, но это справедливо лишь частично. Плата имеет квадратную форму со стороной 244мм. По высоте такой размер действительно очень маленький и, следовательно, на ней размещено только 3 слота PCI, против 5 в полноразмерных ATX. Разъемы IDE, FDD и основной разъем питания (20-контактный) расположены с правого края таким образом, что они оказались частично закрыты отсеком дисководов. В результате этого пришлось приложить некоторое усилие при подключении шлейфов IDE и FDD, а так же разъема питания ATX. В остальном, разводка платы выполнена удачно. Провода и шлейфы сосредоточены в одной стороне и не мешают циркуляции воздуха и не закрывают доступа к остальным разъемам и джамперам платы.
Плата CN-9IGLM рассчитана в основном на офисное использование и наличие богатых возможностей для разгона ей не к чему. Настройки в BIOS позволяют задавать параметры таймингов памяти и делать установки частоты системной шины. Частота системной шины также может устанавливаться с помощью специальной программы, находящейся на компакт-диске с драйверами.
Что касается качества изготовления, то на первый взгляд плата выполнена достаточно аккуратно. Все разъемы подписаны. Не обязательно даже обращаться к инструкции для того, чтобы понять, для чего предназначен тот или иной разъем или джампер.
На плате возможна установка 3-х кулеров. Разъемы для них расположены вполне удачно. Два из них находятся немного правого верхнего угла процессорного разъема и предназначены соответственно для подключения кулера процессора с 2-я вентиляторами. При установке кулера не создается помех от провода вентилятора. Третий расположен в низу платы справа для охлаждения корпуса и при подключении к нему кулера для охлаждения корпуса так же не создается путаницы в проводах или каких-либо помех.
Память в разъемы устанавливается безо всяких проблем. Из-за отсутствия платы ADD не представляется возможным сказать, будут ли возникать трудности установки/снятии модулей памяти при ее наличии.
Установка платы CN-9IGLM

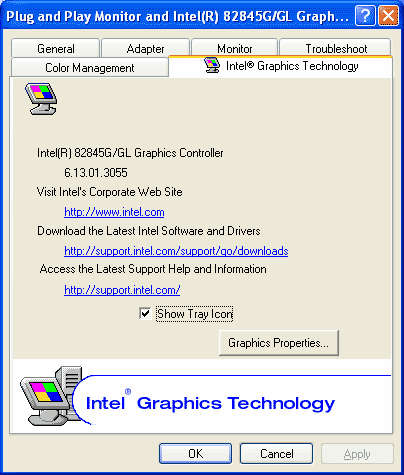

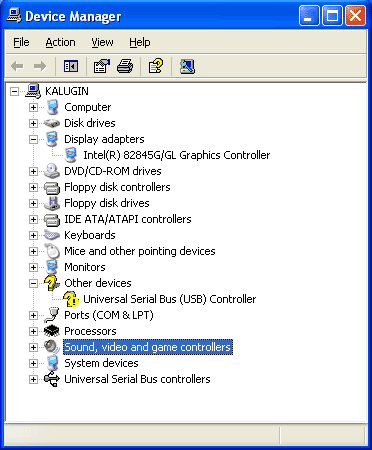

Проблем с установкой и настройкой CN-9IGLM не возникло. Единственное что ОС Windows XP Professional сразу не распознала встроенный графический адаптер, но после установки драйверов с компакт-диска, входящего в комплект, все стало нормально.
При работе в DOS режиме под видеопамять в BIOS можно выделить 512К / 1Мб / 8Мб. А при работе в Windows режиме для выделения памяти используется технология DVMT (Dynamic Video Memory Technology). В двух словах эта технология является расширением концепции UMA (Unified Memory Architecture) и предназначена для оптимального распределения памяти и сбалансирования графики и производительности системы в целом.
В режиме Windows под видеопамять было отведено 48Мб оперативной памяти. Изменять данный объем пользователь не может. В приведенной ниже таблице представлено распределение объема видеопамяти в зависимости от объема оперативной памяти.
| Распределение видео памяти | |
| Системная память, Мб | Максимально возможный объем видео памяти, Мб |
| 0 - 127 | Unsupported |
| 128 | 32 |
| >= 129 | 64* |
| * - 64 Мб возможны начиная с версии драйверов 11.1. Более ранние версии ограничены 48 Мб. | |
Плата CN-9IGLM в работе
Испытания платы от Canyon проходило при следующей конфигурации:
| Конфигурация тестовой системы Canyon CN-9IGLM | |
| Материнская плата | Canyon CN-9IGLM |
| Процессор | Intel Pentium 4 2.4 ГГц |
| Видео адаптер | встроенный Intel 82845G/GL Graphic Controller |
| Оперативная память | Kingston 2x256Mb DDR SDRAM PC2100 |
| Жесткий диск | Samsung 0761D |
| OS | Windows XP Professional |
Для тестов использовался стандартный набор программ:
Все полученные результаты отображены на соответствующих гистограммах. Сравнивать производительность данной платы с платами на других разновидностях чипсета не имеет смысла, так как CN-9IGLM является чисто офисной платой, и заведомо должна была проиграть другим представителям при работе с графикой. Так в целом и случилось. При работе в офисных приложениях показала очень приличные результаты, а вот при работе с приложениями более требовательными к графической подсистеме производительность значительно падает, поскольку встроенная графика уже не способна обрабатывать такой поток информации. Для сравнения производительности встроенной графической подсистемы мы использовали результаты протестированной недавно видеокарты Transcend SiS 315E. Как можно видеть из приведенных ниже результатов, производительность обеих систем находится примерно на одном уровне, но все же небольшое преимущество в скорости в большинстве случаев осталось за SiS 315E. Правда, при этом некоторые из поставленных задач оказались не под силу карточке на чипе SiS 315E, зато встроенная графическая подсистема Intel 82845G/GL справилось с ними вполне нормально (по мере своих возможностей). Что касается результатов тестов, где влияние графической подсистемы сказывается на производительности в меньшей степени, то в этих случаях плата Canyon CN-9IGL оказалась конкурентно способной более дорогостоящим системам.
CPUID
| WCPUID v3.0f | ||
| Canyon CN-9IGLM | Intel D845BG | |
| Internal Clock, MHz | 2399,91 | 2392,22 |
| System Bus DDR, MHz | 399,99 | 398,7 |
| System Clock, MHz | 100 | 99,68 |
| Multiplier | 24 | 24 |

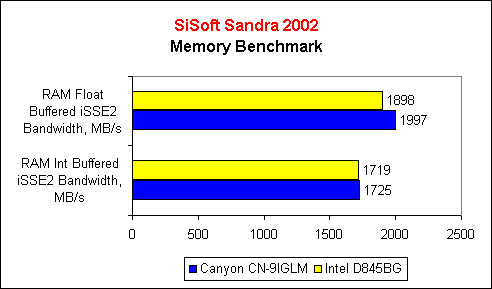

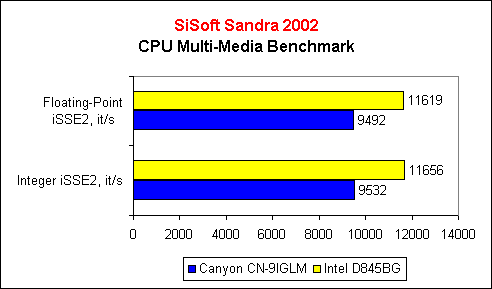

SiSoft Sandra 2002

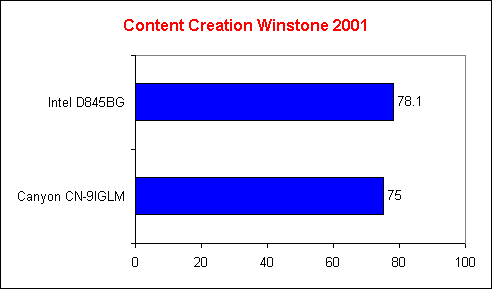

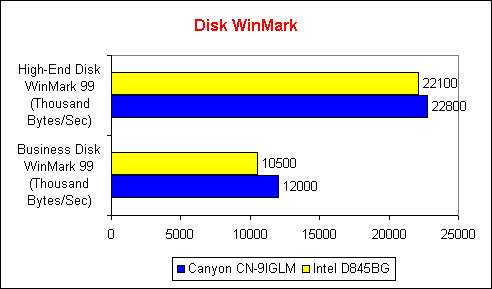

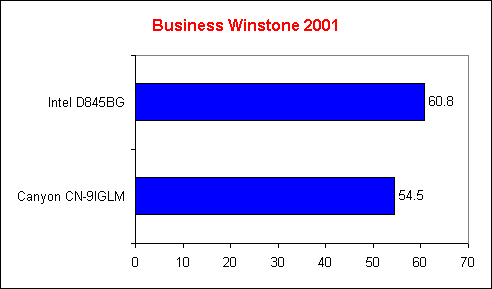

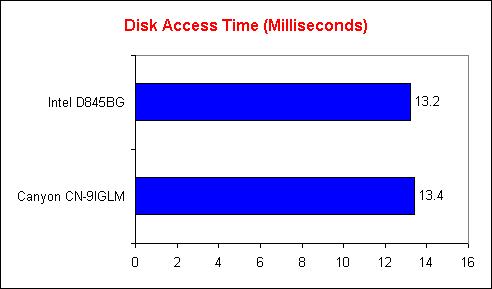

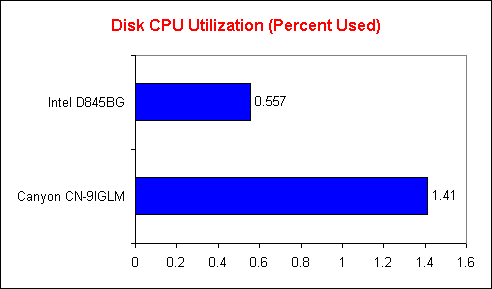

Ziff Davis Benchmarks

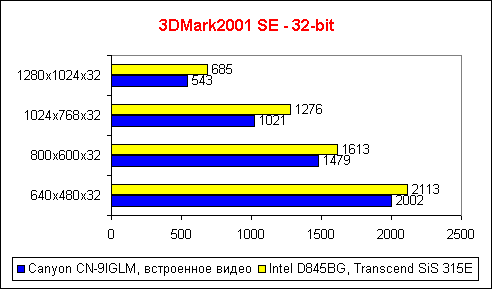

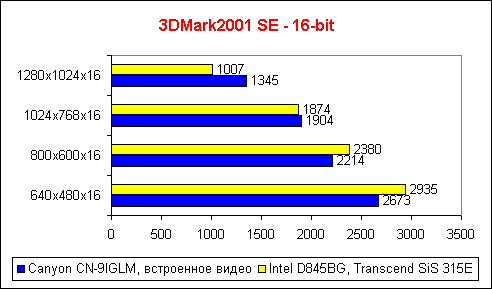

3DMark2001

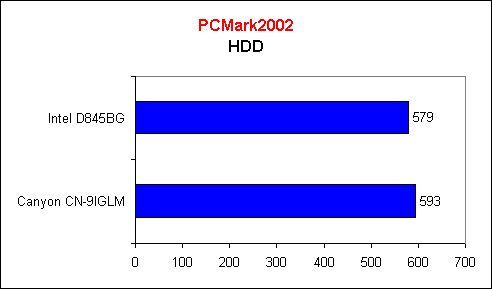

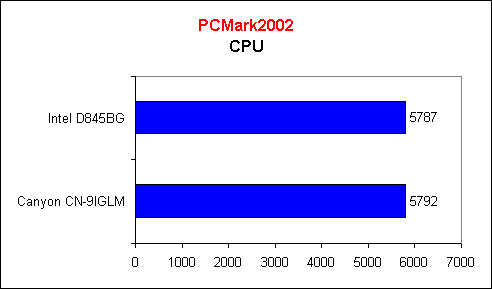

PCMark2002

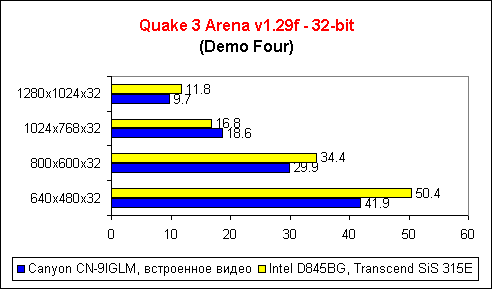

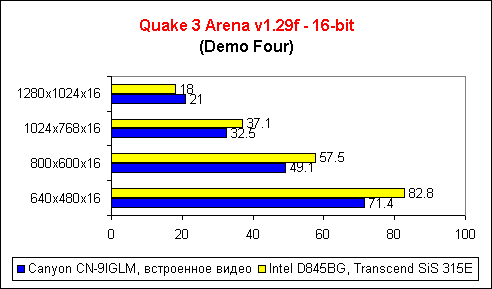

Quake III Arena
Итоги
Рассматриваемая системная плата Canyon CN-9IGLM полностью соответствует тому сегменту рынка, на который она ориентирована. Обеспечивает надежную и стабильную работу во всех приложениях, используемых для решения офисных задач, а так же позволяет в минуты свободного времени насладиться прелестями самых современных игр. Возможность использования карт ADD для вывода изображения на телевизор или монитор с цифровым интерфейсом только добавляет интереса к данной модели и делает ее более привлекательной.
Плата Canyon CN-9IGLM предоставлена на тестирование компанией ASBIS (www.asbis.msk.ru, www.canyon-tech.ru).
Редакция благодарит компанию "Патриарх" (www.memory.ru) за предоставленную память Kingston 2x256Mб DDR SDRAM PC2100.
