Универсальная задвижка чугунная 30ч6бр с выдвижным шпинделем

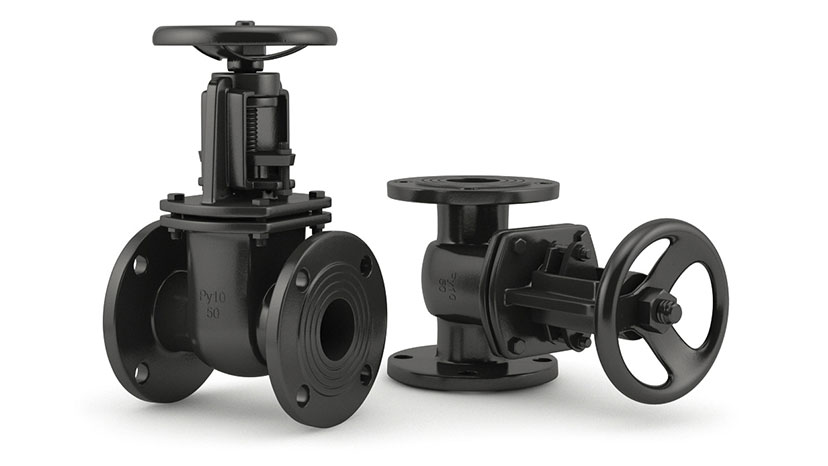

Задвижка чугунная 30ч6бр
Любая трубопроводная система нуждается в регулировке потока транспортируемой среды и для решения этих задач применяется задвижка чугунная 30ч6бр. Эта арматура запорного типа с выдвижным шпинделем предназначена для работы с широким перечнем жидких неагрессивных сред: нефти, масла, горячей и холодной воды. Ее применяют для монтажа в системы технического и питьевого водоснабжения, отопления, охлаждения и теплоснабжения. Чугунная задвижка 30ч6бр востребована при строительстве дренажных, продувочных, пожарных, оросительных и канализационных линий.
Рабочие условия и технические характеристики
Параллельная задвижка 30ч6бр имеет следующие характеристики и условия работы:
- давление в системе до 1.6 Мпа;
- максимально допустимая температура транспортируемой среды +230°С;
- универсальность положения при установке (исключение только размещение маховиком вниз);
- эксплуатация при температуре окружающей среды от -15 до +40°С;
- высокий уровень герметичности затворной части класса «Д».
Особенности и принцип работы
30ч6бр – двухдисковая задвижка, обеспечивает блокирование просвета трубопровода за счет перемещения заслонок в свое седло, оснащенное уплотнительным кольцом из латуни. Передвижение блокирующих заслонок осуществляется за счет прокручивания маховика, воздействующего на подвижный шпиндель, прикрепленный к затвору. При перемещении штока из верхнего положения в нижнее, затвор полностью закрывает проход в трубопроводе и сохраняет герметичность, до момента открытия.
Для исключения проникновения жидкости, край задвижки оснастили специальной набивкой из асбестового шнура, покрытого смазкой на основе графита, обеспечивающей плавное закрывание и точную посадку в седло.
Чтобы минимизировать риск контакта жидкой среды с подвижным узлом, в конструкции предусмотрели специальные уплотнения, роль которых выполняет сальник и паронитовая прокладка, расположенные между съемной крышкой и корпусной частью.
Преимущества
К важным плюсам оборудования относится следующее:
- надежность и долговечность, так как рабочий ресурс задвижки составляет 2500 циклов открываний и закрываний, а срок ее службы достигает 10 лет;
- незначительное сопротивление при перемещении воды, благодаря особому расположению затвора в открытом положении и прямоточному исполнению конструкции;
- компактные размеры, позволяющие производить монтаж установки в условиях ограниченного пространства;
- легкость компоновки и интеграции в системы, за счет возможности установки в горизонтальном и вертикальном положении;
- простоту обслуживания и ремонтопригодность, благодаря съемной крышки и взаимозаменяемости деталей.
